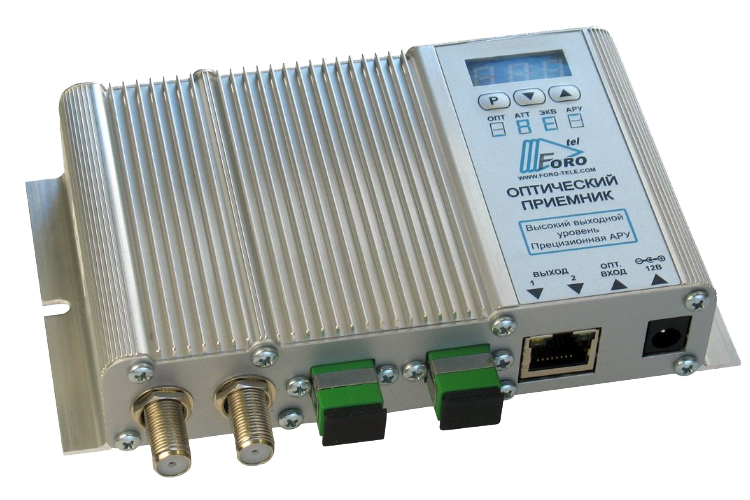

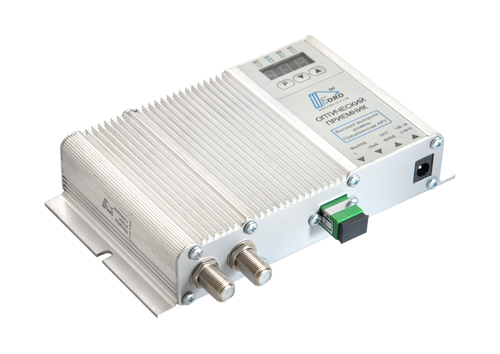

Версия для печатиПриемник оптический FORO 210AE FOROtel, 111 дБмкВ, АРУ, 12В, IP42, ЭУ

Приемник оптический FORO 210AE FOROtel, 114 дБмкВ, АРУ, 12В, IP42, ЭУ

Артикул: FORO 210AE

Без модуля мониторинга

Статус: В наличии

Опт1 5 040.00 a i Для частных лиц при разовом заказе на сумму более 50 000 рублей. Для юридических лиц и индивидуальных предпринимателей при разовом заказе на сумму до 300 000 руб.

Опт2 4 956.00 a i При разовом заказе на сумму более 300 000 руб.

Оптический приемник FORO 210AE c cистемой стабилизации уровня выходного сигнала (АРУ) по
оптической мощности спроектирован для работы в сетях кабельного телевидения и предназначен для преобразования модулированного оптического сигнала в радиочастотный сигнал кабельного ТВ.

! Доступен вариант исполнения c индикацией выходного уровня, которая ображает уровень выходного РЧ сигнала в
дБмкВ в пересчёте на 42 канала при плоской АЧХ с учетом ослабления межкаскадного аттенюатора. Величина наклона эквалайзера не учитывается. Электронная регулировка усиления и наклона АЧХ совместно с индикацией режимов работы и величины входной оптической мощности, облегчает эксплуатацию и контроль состояния оптического приемника.

Микропроцессорное управление позволяет с высокой точностью поддерживать выходной РЧ уровень оптического
приемника при изменении входной оптической мощности. Выходной каскад надежно защищен от влияния внешних
электромагнитных воздействий с помощью наносекундных диодных ограничителей и фильтров высокой частоты с
монотонным затуханием. Два ВЧ выхода могут иметь различные варианты конфигурации, доступные при заказе (тест -30 дБ или два равнозначных выхода по -4 дБ (сплиттер). Приемник выполнен в компактном алюминиевом корпусе с
улучшенным теплораспределением.

Особенности оптического приёмника:

Электронное управление
Максимальный выходной уровень 115 дБмкВ
Cистема стабилизации уровня выходного сигнала (АРУ) по оптической мощности
Высокий уровень выходного сигнала, при низких уровнях входной оптической мощности
Двухтактный GaAs push-pull выходной каскад повышенной мощности
Компактный алюминиевый корпус IP42 с улучшенной теплоотдачей
Большой выбор доступных вариантов исполнения
Питание от адаптера 12 В (0.5А)

Гарантийный срок эксплуатации 18 месяцев. Сертификат соответствия системы сертификации РФ в области связи.

Технические характеристики:

Оптические параметры
Рабочая длина волны, нм	1100 ... 1650
Уровень входной оптической мощности, дБм	-9 ... +2
Рабочий диапазон системы АРУ, не менее, дБм	-7 ... +2
Возвратные оптические потери, не хуже, дБ	45
ВЧ параметры
Диапазон частот, МГц	47 ... 862
Неравномерность АЧХ, дБ	± 0,75
Отношение несущая/шум (CNR) (-7дБм опт. мощности, OMI=4%), не менее	не менее 51 дБ
Максимальный выходной уровень (42 канала, АРУ: -7 ... +2 дБм)	не менее 115 дБмкВ
Рабочий выходной уровень, не менее (42 канала, наклон 9 дБ CTB >60,CSO >62 дБ)	не менее 114 дБмкВ
Сопротивление нагрузки, Ом	75
Коэффициент отражения по выходу, дБ	14
Регулировка наклона АЧХ, шаг 1 дБ	0 ... 18
Регулировка усиления, шаг 1 дБ	0 ... 25
Регулировка диапазона АРУ, шаг 0,2 дБ	-2 ... +2
Конфигурация выходов 1 и 2	Выход 1 основной. Выход 2 тест -30 дБ. Выход 1 и 2 равнозначные (сплиттер) по -4 дБ
Общие параметры
Напряжение питания постоянного тока, в пределах	12В ± 0,5В
Потребляемая мощность, не более	5,6 В*А
Совместимый разъем питания, штекер	2.1 х 5.5 x 10.0 мм
Габаритные размеры	146 х 100 х 29 мм
Масса	0,3 кг
Тип ВЧ соединений	F
Тип оптического коннектора	SC/APC
Диапазон рабочих температур	-20 ... +50°С

Изделия имеют класс защиты II по электробезопасности в соответствии ГОСТ IEC 60065-2013.

Комплект поставки:

Оптический приемник FORO 210AE
Адаптер питания 12В (1A)
Паспорт

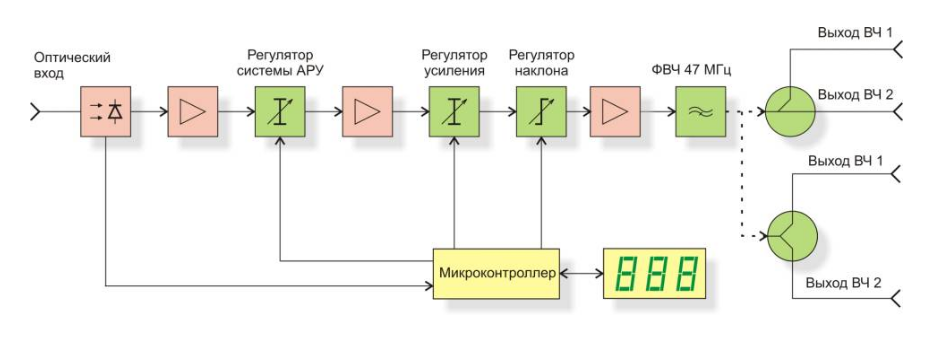

Структурная схема приемника:
